บทความโดย James Chung : CEO of FiiO

บทที่ 4 QCC3020 ความลับของการขจัด noise floor

เราได้รับการตอบรับมากมายจากผู้ใช้ UTWS1 โดยบอกว่า noise floor นั้นค่อนข้างใหญ่ เนื่องจากการจำหน่าย UTWS1 นั้นไม่ได้รวมชุดหูฟังไปด้วย noise floor จึงค่อนข้างชัดเจนเมื่อจับคู่กับชุดหูฟังที่มีความต้านทานต่ำ แต่มีความไวสูง

อันที่จริงเราตระหนักถึงปัญหานี้เมื่อเราพัฒนาหูฟังไร้สาย TWS อย่าง FW1 และ EW1 เหตุผลก็คือ Qualcomm QCC3020 เป็นชิปที่ผสานรวมกับ DAC และ amplifier อยู่ภายใน ดังนั้นจึงมีการใช้พลังงานเพียงเล็กน้อย แต่เป็นการผสานรวมในระดับสูง

ท้ายที่สุด การออกแบบของ Qualcomm มีเหตุผล หูฟัง TWS เป็นผลิตภัณฑ์ที่ผสานรวมกันอย่างดีเยี่ยมซึ่งมีความไวต่อระดับเสียงเป็นพิเศษและการจัดการการใช้พลังงานที่ดี

อย่างไรก็ตามสำหรับผู้ที่ให้ความสำคัญกับคุณภาพเสียงมากขึ้นหรือสำหรับผู้ที่มีความไวต่อ noise floor มากขึ้นอาจเป็นเรื่องที่น่ารำคาญหากอุปกรณ์มาพร้อมกับ noise floor ที่ชัดเจน ภายใน UTWS1 noise floorไม่เกี่ยวข้องกับระดับเสียง เนื่องจากใช้การปรับระดับเสียงดิจิตอลซึ่งดำเนินการก่อนการแปลงดิจิตอลเป็นอนาล็อก (DA) และการขยายกำลังไฟฟ้า noise floor ที่เกิดจากวงจรฮาร์ดแวร์เช่นการแปลง DA และการขยายกำลังจะไม่ได้รับผลกระทบจากการปรับระดับเสียงดิจิตอลก่อนหน้านี้

ดังนั้นในระหว่างการพัฒนา UTWS3 เป้าหมายการออกแบบที่สำคัญที่สุดคือการลดระดับเสียงรบกวนอย่างน้อยก็ทำให้แน่ใจว่าไม่มี noise floor ที่ชัดเจนสำหรับหูฟังส่วนใหญ่นอกเหนือจากการเพิ่มกำลังไฟและลดความผิดเพี้ยน

เพื่อให้บรรลุเป้าหมายนี้วิศวกรของ FiiO ได้เพิ่มชิปแอมป์เพิ่มเติมเพื่อให้ QCC3020 รับผิดชอบเฉพาะการถอดรหัสบลูทู ธ และการแปลง DA ในขณะที่ไม่ต้องขยายสัญญาณแอนะล็อก

ด้วยวิธีนี้สภาพการทำงานของ QCC3020 ได้รับการปรับปรุงให้ดีขึ้นเนื่องจากโหลดน้อยลงและเรายังสามารถเพิ่มวงจรกรองสองระดับเพื่อลดเสียงรบกวนได้อีกด้วย โดยเฉพาะฟิลเตอร์หน้าชิปแอมพลิฟายเออร์หูฟัง TPA6140 ซึ่งไม่ได้เชื่อมต่อโดยตรงกับหูฟังสามารถทำได้ดีกว่าโดยไม่ทำให้อิมพีแดนซ์เอาต์พุตซ้อนทับกัน

หลังจากการประมวลผลดังกล่าวข้างต้นพื้นเสียงของ UTWS3 จะลดลงเหลือ 8uV แม้ว่าระดับเสียงจะอยู่ที่ระดับสูงสุดก็ตาม อยู่ในระดับเดียวกับเครื่องเล่นเพลงพกพาไฮไฟระดับมืออาชีพแล้ว

ที่สำคัญกว่านั้นการปรับระดับเสียงของ UTWS3 จะเสร็จสมบูรณ์โดยวงจรระดับเสียงอนาล็อกภายใน TPA6140 ดังนั้น noise floor ที่สร้างโดย QCC3020 จึงสามารถควบคุมได้ด้วยระดับเสียง ยิ่งระดับเสียงสูงขึ้น noise floor ของ UTWS3 ก็จะยิ่งมากขึ้น (สูงสุด 8uV เท่านั้น) โดยทั่วไปจะไม่ค่อยใช้ระดับเสียงที่สูงเช่นนี้เมื่อเราฟังเพลง นอกจากนี้ยังหมายความว่าในระดับเสียงต่ำ ของ UTWS3 จะอยู่ที่ประมาณ 3 หรือ 4uV

นี่คือความลึกลับของ UTWS3 ในการเพิ่มประสิทธิภาพพื้นเสียง ชัยชนะนี้ยังได้รับการชื่นชมและจดจำจากผู้ใช้จำนวนมาก เห็นได้ชัดว่าข้อได้เปรียบที่มากขึ้นของชิปแอมป์อิสระในตัวคือการปรับปรุงกำลังขับ, distortion และการลดอิมพีแดนซ์เอาต์พุต หากคุณเป็นผู้ใช้ UTWS1 และ UTWS3 ผมเชื่อว่าคุณสามารถสัมผัสความแตกต่างของ noise floor ที่ชัดเจนที่สุดได้ทันที

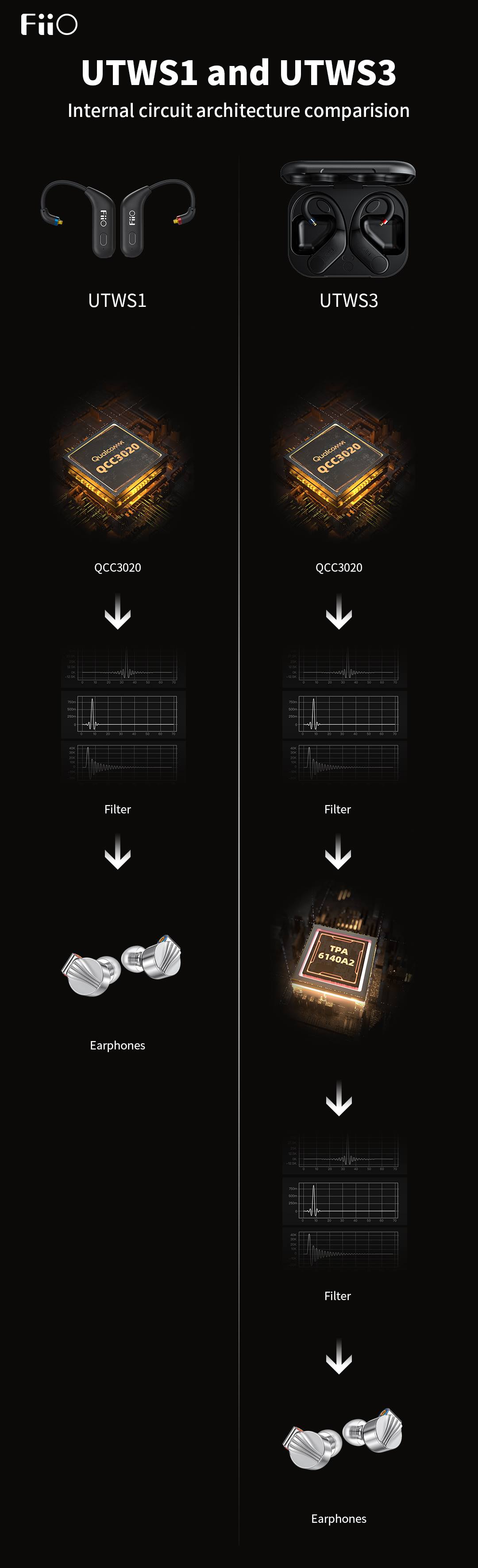

ภาพที่แนบมานี้เป็นการเปรียบเทียบสถาปัตยกรรมวงจรภายในอย่างง่ายระหว่าง UTWS1 และ UTWS3
