คำแนะนำเกี่ยวกับวงจรการชาร์จและวงจรป้องกันสำหรับ Cayin C9

4 ปีที่ผ่านมา

โดย เจ้าของร้าน

แบตเตอรี่แบบ 18650 แตกต่างจากแบตเตอรี่ลิเธียม 3.7V ที่ใช้ในโทรศัพท์มือถือโดบทั่วไป การชาร์จแบตเตอรี่ลิเธียมไอออนมากเกินไปและการคายประจุอย่างรวดเร็วจะทำให้ขั้วบวกและขั้วลบเสียหายถาวร การคายประจุอย่างรวดเร็วมากเกินไปจะนำไปสู่การยุบตัวของโครงสร้างชั้นคาร์บอนของขั้วลบ และการยุบตัวจะทำให้เกิดการแทรกตัวของลิเธียมไอออนในกระบวนการชาร์จ การชาร์จไฟมากเกินไปจะทำให้ไอออนของลิเธียมแทรกเข้าไปในโครงสร้างคาร์บอนของขั้วลบมากเกินไปทำให้ไอออนของลิเธียมบางส่วนไม่ถูกปลดปล่อยอีกต่อไป

แบตเตอรี่แบบ 18650 ที่ชาร์จจนเต็มอยู่ที่ประมาณ 4.2V และแบตเตอรี่ที่หมดแล้วควรอยู่ที่ประมาณ 3.0V หากเซลล์ที่ถูก discharged ลดลงต่ำกว่า 2.75V เซลล์นั้นจะเข้าสู่โหมดสลีป (deep sleep) และแบตเตอรี่ก็จะหมดสภาพไปโดยทันที

1. โมดูลของแบตเตอรี่และวงจร Audio ของ C9 นั้นไม่ได้ใช้สายดินร่วมกัน ดังนั้นจึงมีโอกาสที่จะมีความแตกต่างกันระหว่างสองกราวด์ ดังนั้นจึงเป็นเรื่องสำคัญมากที่จะต้องชาร์จแบตเตอรี่ด้วยเครื่องชาร์จ USB แยกต่างหาก การใช้ USB จากอุปกรณ์แหล่งกำเนิดเสียงที่เชื่อมต่อ (เช่นคอมพิวเตอร์หรือ media player) เพื่อชาร์จแบตเตอรี่ให้ C9 จะทำให้ระบบป้องกันไฟฟ้าภายในลัดวงจร และอาจทำให้อุปกรณ์และ / หรืออุปกรณ์แหล่งสัญญาณที่เชื่อมต่อเสียหายได้

2. ในกรณีที่ C9 (หรือโมดูลแบตเตอรี่) ของคุณเข้าสู่โหมดการป้องกันคุณต้องถอดอุปกรณ์ที่เชื่อมต่อทุกอย่างออกและเชื่อมต่อ C9 หรือโมดูลแบตเตอรี่เข้ากับเครื่องชาร์จชาร์จอย่างน้อย 10 วินาที โดยกระบวนการนี้จะทำให้ตัว C9 หรือโมดูลแบตเตอรี่นั้นเข้าสู่กระบวนการยกเลิกจากโหมดการป้องกัน และกลับมาทำงานตามปกติ

3. หลังจากเปลี่ยนหรือถอดแบตเตอรี่ โมดูลแบตเตอรี่จะเข้าสู่โหมดป้องกัน คุณต้องเชื่อมต่อโมดูลแบตเตอรี่เข้ากับเครื่องชาร์จและทำการชาร์จอย่างน้อย 10 วินาที จากนั้นโมดูลแบตเตอรี่จะเข้าสู่กระบวนการยกเลิกจากโหมดการป้องกัน และกลับมาทำงานตามปกติ

4. อย่าชาร์จและเล่นทั้ง C9 และแหล่งสัญญาณที่เชื่อมต่อ (สมมติว่าเป็น DAP) ในเวลาเดียวกัน

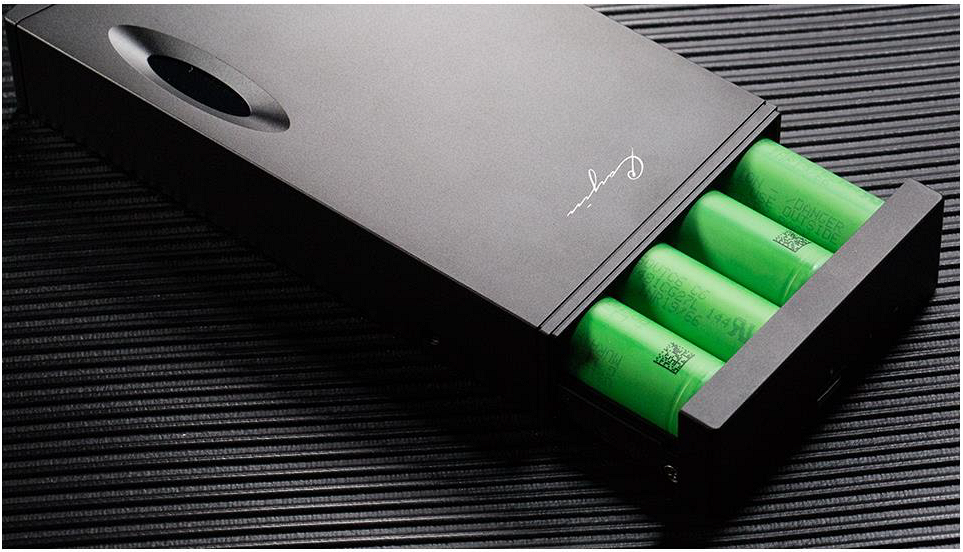

แบตเตอรี่ 18650 สี่ชิ้นเชื่อมต่อเป็นแหล่งจ่ายไฟ + 8.4V และ -8.4V สำหรับวงจรขยายและมีชุดสายกราวด์อยู่ระหว่างช่องสัญญาณและเชื่อมต่อกับแชสซี C9 วงจรชาร์จผ่าน USB-C มีกราวด์อ้างอิงของตัวเองที่เชื่อมต่อกับซ็อกเก็ต USB โปรดทราบว่า Ground ทั้งสองนี้เป็นแยกจากกันโดยสิ้นเชิง หาก C9 และ DAP ชาร์จและเล่นพร้อมกันกราวด์ของแหล่งจ่ายไฟ (แชสซี C9) และกราวด์การชาร์จ (ซ็อกเก็ต USB) จะลัดวงจรโดยสายชาร์จและการเชื่อมต่อระหว่าง C9 และ DAP ซึ่ง C9 จะเข้าสู่โหมดป้องกัน คุณสามารถเข้าสู่กระบวนการยกเลิก C9 จากโหมดป้องกันได้โดยตัดการเชื่อมต่อทุกอย่างและชาร์จเป็นเวลา 10 วินาที

5. C9 จะเข้าสู่โหมดการป้องกันหาก C9 ชาร์จไฟเกิน

คุณสามารถชาร์จและเล่น C9 ได้ในเวลาเดียวกันก่อนที่แบตเตอรี่จะชาร์จเต็ม การควบคุมการชาร์จแบตเตอรี่ลิเธียม 18650 แบ่งออกเป็นสองขั้นตอน ระยะแรกคือการชาร์จกระแสคงที่ เมื่อแรงดันแบตเตอรี่ต่ำกว่า 4.2 V เครื่องชาร์จจะชาร์จด้วยกระแสไฟฟ้าคงที่ ขั้นตอนที่สองคือขั้นตอนการชาร์จแรงดันไฟฟ้าคงที่เมื่อแรงดันแบตเตอรี่ถึง 4.2 V เนื่องจากลักษณะของแบตเตอรี่ลิเธียมถ้าแรงดันไฟฟ้าสูงจะได้รับความเสียหายเครื่องชาร์จจะแก้ไขแรงดันไฟฟ้าที่ 4.2 V และ กระแสไฟจะค่อยๆลดลง ดังนั้นหากคุณชาร์จและเล่นในเวลาเดียวกันและอัตราการชาร์จของคุณเร็วกว่าอัตราการคายประจุแบตเตอรี่ 18650 จะถึง 4.2V ในที่สุด

ปัญหาคือเมื่อคุณชาร์จและเล่นต่อไประบบการจัดการพลังงานของ C9 นั้นจะไม่สามารถเข้าสู่ขั้นตอนการชาร์จแรงดันไฟฟ้าคงที่ ซึ่งจะทำให้ C9 เข้าสู่โหมดป้องกัน คุณสามารถเข้าสู่กระบวนการยกเลิก C9 จากโหมดป้องกันได้โดยตัดการเชื่อมต่อทุกอย่างและชาร์จเป็นเวลา 10 วินาที ขอแนะนำให้ถอดสาย C9 ออกจากการชาร์จเมื่อไฟ LED แบตเตอรี่ดวงที่สี่กะพริบในสถานการณ์เหล่านี้

6. C9 จะเข้าสู่โหมดการป้องกันหาก C9 คายประจุมากเกินไป

หากคุณชาร์จและเล่น C9 ในเวลาเดียวกันและอัตราการชาร์จของคุณจะช้ากว่าอัตราการคายประจุ แบตเตอรี่ของคุณจะได้รับประจุไฟที่ช้า เมื่อถึงจุดหนึ่งแบตเตอรี่จะลดลงต่ำกว่า 3V และกระตุ้นให้วงจรป้องกันปิด C9 . คุณสามารถเข้าสู่กระบวนการยกเลิก C9 จากโหมดป้องกันได้โดยการตัดการเชื่อมต่อทุกอย่างและชาร์จเป็นเวลา 10 วินาทีแล้วชาร์จแบตเตอรี่ 18650 เนื่องจากการคายประจุอย่างมากอาจทำให้แบตเตอรี่ของคุณเสียหายได้ขอแนะนำให้หยุดเล่นและเริ่มชาร์จ C9 เมื่อไฟ LED สำหรับชาร์จเพียง 1 ดวงยังคงกะพริบ

7. โปรดอย่าใช้ที่ชาร์จ USB จากอุปกรณ์มือถือ Huawei เพื่อชาร์จ C9 เพราะ Huawei มีโปรโตคอล Quick Charge ของตัวเองที่ไม่สามารถใช้งานร่วมกับ C9 ได้
